Ebara 3M

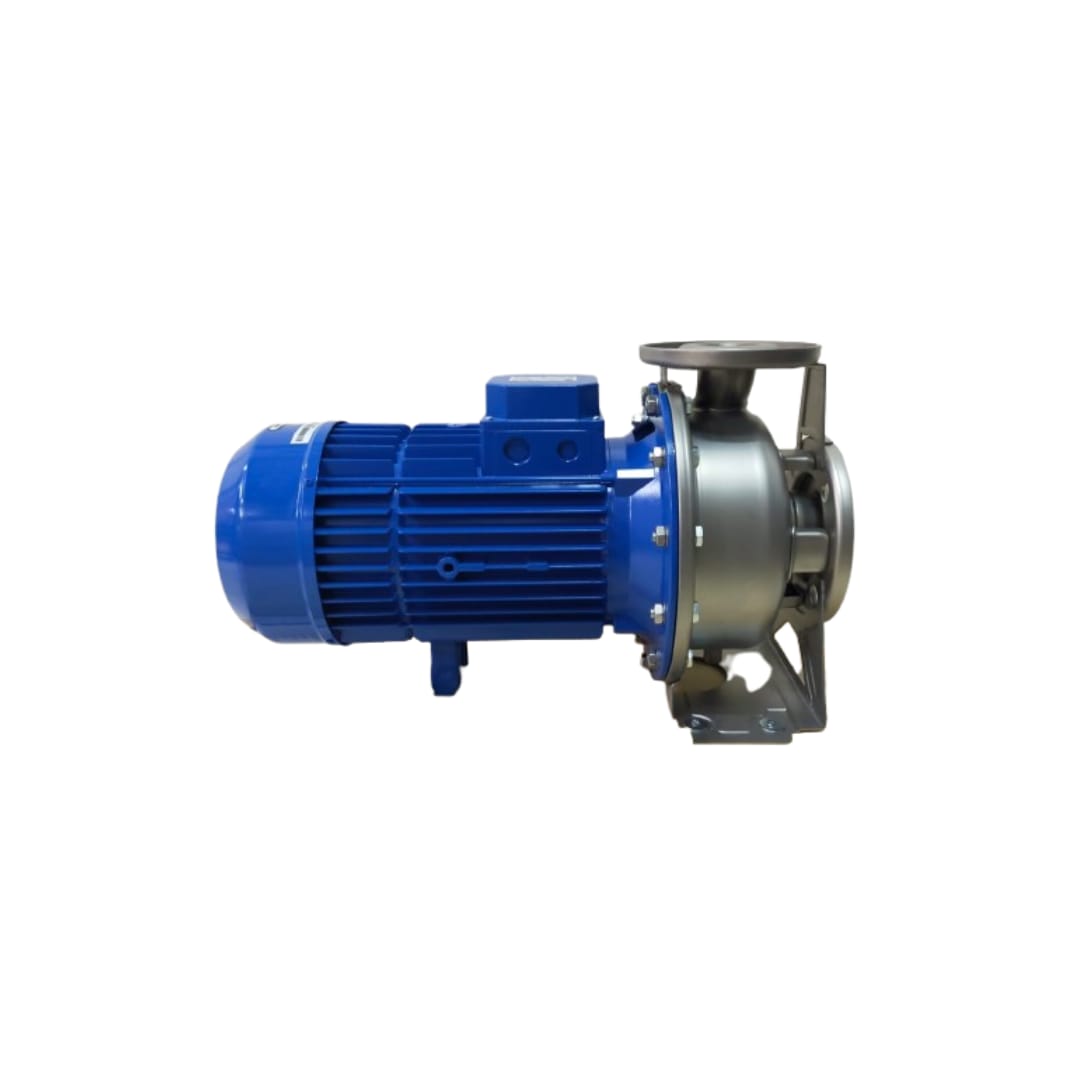

Pompa sentrifugal Ebara 3M merupakan end suction centrifugal pump dengan konstruksi stainless steel untuk water boosting dan sistem utilitas. Seri 3 menggunakan pump body dan casing cover AISI 304, dengan konfigurasi motor 2 poles atau 4 poles. Katalog mencantumkan aplikasi pada heating systems, air-conditioning, washing systems, irrigation, cooling, serta kebutuhan industri lainnya. Maximum working pressure mencapai 10 bar dengan maximum liquid temperature standar dari -10°C sampai +90°C.

Seri 3M menggunakan konstruksi monobloc dengan extended motor shaft. Rentang model mencakup ukuran 32, 40, 50, dan 65 dengan variasi daya, flow rate, serta head sesuai duty point masing-masing.

Spesifikasi Pompa Sentrifugal Ebara 3M

Spesifikasi material, motor, temperatur, tegangan, dan mechanical seal tercantum pada data teknis seri 3.

Pada versi 2 poles, katalog menunjukkan model mulai 1.1 kW hingga 22 kW untuk konfigurasi 3M terkait, dengan kurva performa pada 2900 min-1.

Versi 4 poles menggunakan kurva performa 1450 min-1 dengan pilihan model mulai 0.25 kW.

Keunggulan Pompa Sentrifugal Ebara 3M

• Maximum working pressure 10 bar. Rating ini mendukung operasi pada sistem bertekanan seperti water boosting, heating, cooling, dan sirkulasi utilitas.
• Pump body dan casing cover AISI 304. Material stainless steel digunakan pada bagian utama pompa, sehingga konstruksi sesuai untuk aplikasi air dan sistem utilitas yang tercantum di katalog.
• Pilihan impeller mengikuti ukuran pompa. Model 32, 40, dan 50 menggunakan AISI 304, sedangkan model 65-125/160/200 menggunakan AISI 316 microcasted.
• Rentang temperatur fluida -10°C sampai +90°C. Operating range tersebut memungkinkan seri 3M digunakan pada sistem cooling maupun heating dalam batas katalog.
• Motor tersedia dalam konfigurasi 2 dan 4 poles. Pilihan 2900 min-1 dan 1450 min-1 memberikan alternatif karakteristik flow rate dan head untuk duty point berbeda.
• Mechanical seal Carbon/Ceramic/NBR dengan special seal on request. Konfigurasi seal standar ditentukan katalog, sementara kebutuhan seal khusus dapat menggunakan opsi yang disediakan produsen.

Aplikasi dan Industri Penggunaan

Berdasarkan aplikasi yang secara eksplisit dicantumkan pada katalog, pompa sentrifugal Ebara 3M dapat digunakan untuk:

• Water boosting pada jaringan distribusi air.
• Sirkulasi fluida pada heating systems.
• Sirkulasi air pada air-conditioning systems.
• Supply dan sirkulasi pada washing systems.
• Distribusi air untuk irrigation systems.
• Sirkulasi air pada cooling systems.

Katalog secara langsung mencantumkan water boosting, heating systems, air-conditioning, washing systems, irrigation, dan cooling sebagai penggunaan seri ini.

Hal yang Perlu Diperhatikan Sebelum Memilih Pompa Sentrifugal

Cocokkan duty point dengan kurva performa. Pemilihan model harus berdasarkan kombinasi flow rate dan total head aktual sistem. Jangan memilih hanya dari daya motor, karena beberapa model dengan ukuran hydraulic end sama tersedia dalam beberapa rating kW dan menghasilkan kurva performa berbeda.

Periksa kompatibilitas material dengan fluida. Seri 3M menggunakan casing AISI 304, sedangkan material impeller berbeda berdasarkan ukuran. Model 65 menggunakan impeller AISI 316 microcasted. Kompatibilitas material tetap perlu disesuaikan dengan karakteristik fluida dan kondisi proses.

Evaluasi NPSH pada duty point. NPSH required perlu dibandingkan dengan NPSH available sistem untuk menjaga kondisi suction yang memadai. Evaluasi dilakukan pada flow rate operasi yang dipilih melalui performance curve, bukan hanya menggunakan kapasitas maksimum pompa.

Sesuaikan mechanical seal dengan fluida dan temperatur operasi. Mechanical seal standar seri 3 menggunakan Carbon/Ceramic/NBR. Katalog juga menyebut special mechanical seal tersedia berdasarkan permintaan, sehingga pemilihan seal perlu mengikuti karakteristik fluida dan kondisi operasi.

Pertanyaan Umum

Berapa flow rate pompa Ebara 3M?

Flow rate bergantung pada model dan duty point. Pada tabel performa 2 poles, model 65-200/22 menunjukkan data hingga 2500 l/min atau 150 m³/h. Model lain memiliki rentang kapasitas berbeda, sehingga pemilihan harus mengikuti kombinasi flow rate dan total head yang dibutuhkan sistem.

Berapa head maksimum pompa Ebara 3M?

Total head tertinggi yang tercantum pada performance table 2 poles adalah 72 m. Nilai tersebut muncul pada model 40-200/11 dan 50-200/15 pada kondisi Q = 0. Head operasi aktual akan berubah mengikuti flow rate pada kurva performa masing-masing model.

Berapa daya motor pompa Ebara 3M?

Seri yang tercantum di katalog mencakup rating mulai 0.25 kW pada versi 4 poles hingga 22 kW pada versi 2 poles. Rating daya berbeda berdasarkan ukuran hydraulic end, kecepatan motor, dan kurva performa yang diperlukan untuk mencapai duty point sistem.

Apa material impeller Ebara 3M?

Material impeller bergantung pada ukuran. Model ukuran 32, 40, dan 50 menggunakan AISI 304. Model 65-125, 65-160, dan 65-200 pada 3 Series menggunakan AISI 316 microcasted. Pump body dan casing cover seri 3 menggunakan AISI 304.

Apakah Ebara 3M tersedia single phase dan three phase?

Ya. Katalog mencantumkan 1~230V ±10%, 50Hz serta konfigurasi three phase. Three phase menggunakan 220-240/380-415V hingga 4 kW dan 380-415/660-720V mulai 5.5 kW. Single phase hanya tersedia pada model 3M tertentu yang ditandai dalam tabel.

Distributor Pompa Sentrifugal Ebara 3M di Indonesia

PT Osmo Marina Mandiri merupakan distributor resmi yang melayani kebutuhan pompa sentrifugal Ebara 3M di Indonesia. Pemilihan model dapat disesuaikan dengan flow rate, head, konfigurasi motor, material impeller, dan kebutuhan mechanical seal berdasarkan kondisi sistem.

Untuk menentukan konfigurasi Ebara 3M yang sesuai dengan duty point, konsultasikan kebutuhan teknis dengan tim PT Osmo Marina Mandiri.
