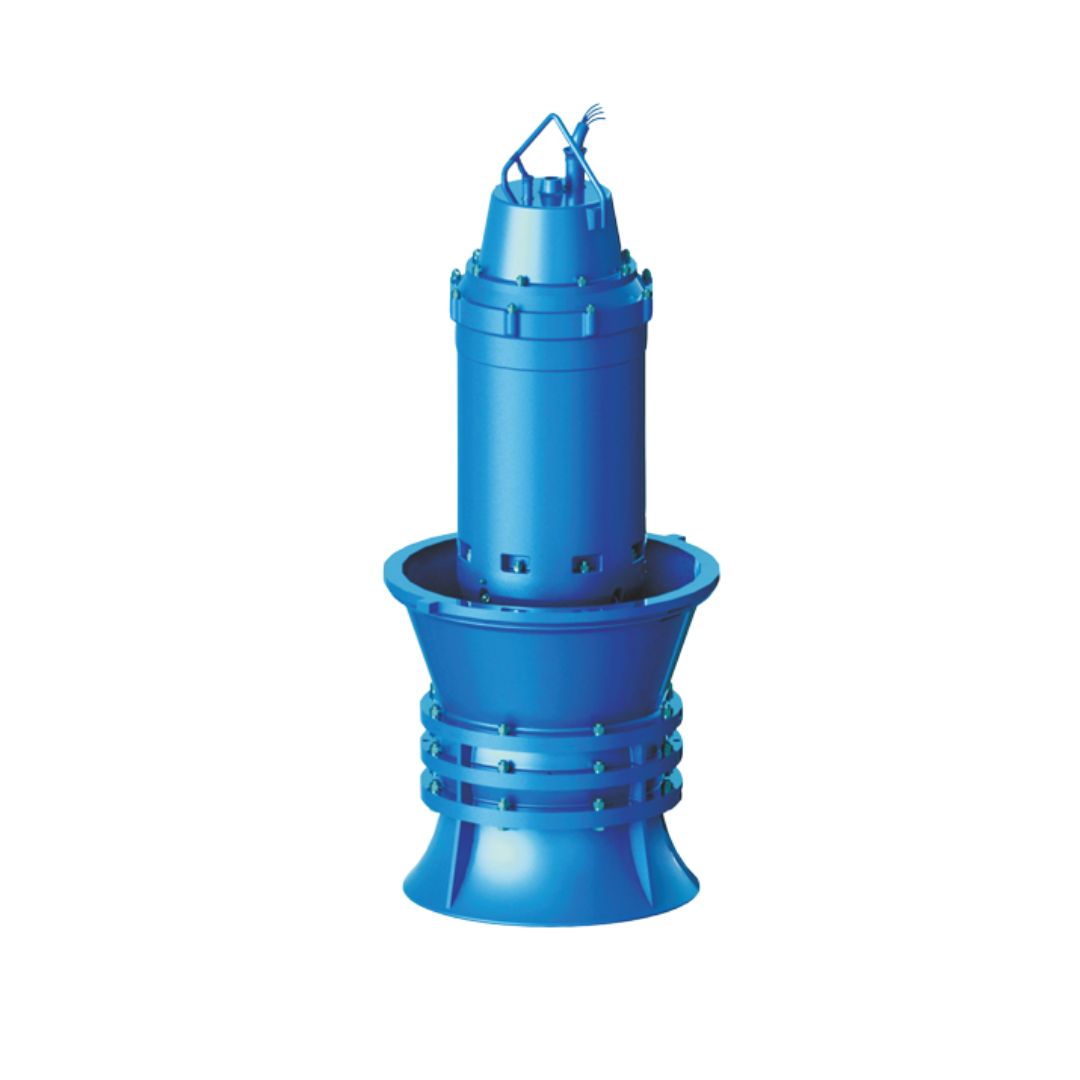

CNP QZB Series

Pompa submersible CNP QZB merupakan axial flow pump yang dirancang untuk pengoperasian dalam kondisi terendam. Seri ini tercantum untuk kebutuhan agricultural irrigation and drainage, municipal rainwater and sewage discharge, serta transfer air industri.

Katalog mencantumkan motor IP68 dengan pilihan tegangan 380V, 660V, 3kV, 6kV, dan 10kV. Konstruksi dilengkapi mechanical seal, sistem isolasi, serta perangkat pemantauan kondisi motor. Pemilihan masing-masing model QZB harus mempertimbangkan flow rate, head, motor power, dan kurva performa yang sesuai.

Spesifikasi Pompa Submersible CNP QZB

Keunggulan Pompa Submersible CNP QZB

• Motor IP68. Kelas proteksi enclosure mendukung pengoperasian unit dalam kondisi terendam sesuai rancangan submersible pump.
• Duty cycle S1. Klasifikasi motor memungkinkan evaluasi pengoperasian kontinu sesuai ketentuan rating dan kondisi pemasangan.
• Pilihan tegangan 380V hingga 10kV. Konfigurasi motor memberikan alternatif suplai listrik untuk kebutuhan instalasi pompa dengan kapasitas berbeda.
• Mechanical seal dan isolation chamber. Sistem sealing berlapis membantu memisahkan jalur masuk air dari motor cavity dan oil chamber.
• Monitoring kondisi motor. Proteksi overload, phase loss, leakage, over-temperature, dan water immersion mendukung pengawasan parameter keselamatan operasi.
• Semi-adjustable impeller. Konfigurasi blade memungkinkan penyesuaian karakteristik performa melalui pengaturan yang dijelaskan pada katalog.

Aplikasi dan Industri Penggunaan

• Irigasi pertanian melalui sistem pemompaan air.
• Drainase lahan pertanian.
• Pembuangan rainwater pada infrastruktur municipal.
• Pembuangan sewage melalui sistem drainase municipal.
• Sirkulasi cooling water pada fasilitas industri.
• Transfer process water untuk kebutuhan industri.
• Pemindahan raw water dalam sistem suplai.
• Water transfer pada infrastruktur pengelolaan sumber daya air.

Hal yang Perlu Diperhatikan Sebelum Memilih Pompa Submersible

Penentuan duty point. Pemilihan model QZB perlu didasarkan pada flow rate, head, kecepatan putar, dan kebutuhan daya sesuai kurva performa. Perubahan konfigurasi impeller harus dipertimbangkan dalam evaluasi titik operasi.

Kondisi fluida. Katalog mencantumkan pH 5-9 pada conveyed medium. Evaluasi karakteristik fluida tetap harus mencakup kandungan partikel, temperatur, sifat korosif, dan kebutuhan proses aktual.

Kondisi inlet dan NPSH. Desain sisi inlet perlu diperiksa terhadap elevasi permukaan air, kondisi aliran, dan potensi kavitasi. Persyaratan submergence harus mengikuti konfigurasi instalasi yang dipilih.

Keandalan sealing. Sistem mechanical seal dan isolation chamber perlu disesuaikan dengan kebutuhan inspeksi, proteksi kebocoran, serta prosedur pemeliharaan motor submersible.

Pertanyaan Umum

Apa perbedaan pompa CNP QZB dan QHB?

CNP QZB merupakan submersible axial flow pump, sedangkan QHB merupakan submersible mixed flow pump. Kedua seri memiliki diagram performa dan pilihan model tersendiri. Penentuan seri memerlukan evaluasi flow rate, head, kecepatan, serta kebutuhan instalasi, bukan hanya berdasarkan diameter nominal.

Apakah pompa CNP QZB dapat digunakan untuk irigasi?

Ya, agricultural irrigation dan drainage tercantum sebagai aplikasi seri QZB. Kesesuaian model perlu diperiksa berdasarkan kebutuhan debit, head sistem, kondisi sumber air, dan durasi operasi. Konfigurasi instalasi juga harus mendukung kondisi inlet yang ditetapkan dalam rancangan pompa.

Berapa tegangan motor pompa CNP QZB?

Katalog mencantumkan pilihan rated voltages 380V, 660V, 3kV, 6kV, dan 10kV. Pemilihan tegangan bergantung pada konfigurasi motor dan sistem tenaga yang digunakan. Data kelistrikan akhir harus disesuaikan dengan model serta kebutuhan instalasi yang ditentukan.

Apa sistem proteksi motor CNP QZB?

Seri QZB menyediakan perangkat proteksi terhadap overload, phase loss, leakage, over-temperature, dan water immersion, sesuai aplikasi dan kebutuhan. Perangkat tersebut dapat dihubungkan dengan control box untuk pemantauan kondisi. Konfigurasi aktual tetap bergantung pada sistem kontrol yang dipilih.

Apakah CNP QZB menggunakan mechanical seal?

Ya, sectional view seri QZB mencantumkan mechanical seal sebagai bagian dari konstruksi sealing. Katalog juga menjelaskan penggunaan isolation chamber tambahan untuk memisahkan oil chamber dari potensi masuknya air. Pemeriksaan sistem sealing perlu mengikuti prosedur perawatan unit submersible.

Konsultasi Pompa CNP QZB

PT Osmo Marina Mandiri menyediakan layanan konsultasi kebutuhan pompa submersible industri di Indonesia. Penentuan model CNP QZB dapat dilakukan berdasarkan flow rate, head, karakteristik fluida, kebutuhan daya motor, dan konfigurasi instalasi.
