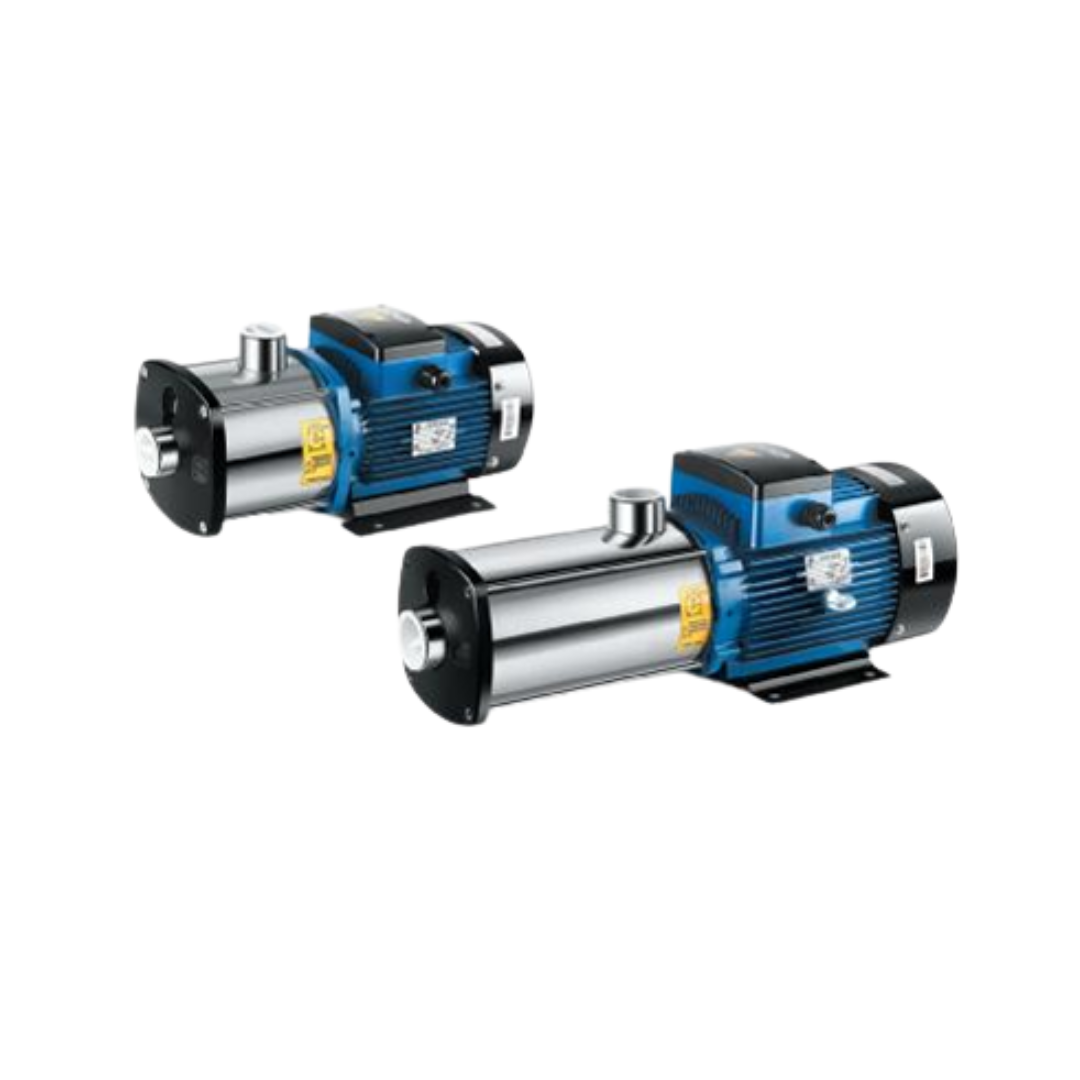

CNP CHM Series

Pompa sentrifugal multistage CNP CHM Series merupakan pompa horizontal bertingkat untuk distribusi air bersih, industrial water treatment, dan sistem sirkulasi air. Seri CHM menggunakan konstruksi non-self-priming dengan komponen aliran berbahan stainless steel AISI304 dan pilihan motor hingga 7.5 kW.

CNP CHM tersedia dalam enam kelompok, yaitu CHM1, CHM3, CHM5, CHM10, CHM15, dan CHM20. Rentang flow rate katalog mencakup 0.5-29 m³/h, dengan performa head berbeda menurut model dan titik operasi. Pemilihan konfigurasi dilakukan berdasarkan kebutuhan sistem, kurva performa, dan karakteristik fluida.

Spesifikasi Pompa Sentrifugal Multistage CNP CHM

Pilihan Model CNP CHM Series

Nilai head tertinggi berasal dari tabel performa masing-masing kelompok, bukan head yang

dijamin pada rated flow. Daya motor, berat, dan dimensi berbeda menurut SKU.

Keunggulan Pompa CNP CHM Series

• Konstruksi horizontal multistage. Susunan impeller bertingkat menyediakan variasi head antar-SKU, sehingga pemilihan model dapat disesuaikan dengan kebutuhan tekanan sistem.
• Flow rate 0.5-29 m³/h. Rentang kapasitas enam kelompok CHM memungkinkan seleksi pompa berdasarkan kebutuhan debit dan karakteristik duty point.
• Komponen aliran AISI304. Material stainless steel pada impeller, diffuser, dan chamber menyediakan dasar evaluasi kompatibilitas terhadap fluida yang dipompa.
• Mechanical seal Graphite/Silicon carbide. Konfigurasi seal tertera memungkinkan pemeriksaan material kontak terhadap fluida dan kondisi operasi sebelum pemilihan model.
• Pilihan normal dan hot water type. Batas temperatur masing-masing tipe memungkinkan pemilihan konfigurasi berdasarkan temperatur aktual pada sistem perpipaan.
• Motor protection class IP55. Klasifikasi proteksi motor membantu evaluasi kesesuaian instalasi dengan kondisi lingkungan operasional yang direncanakan.

Aplikasi dan Industri Penggunaan

Berdasarkan bagian Application pada katalog, CNP CHM Series digunakan untuk:

• Air conditioning system, sirkulasi dan distribusi air pada instalasi HVAC.
• Cooling system, pemindahan fluida pendingin dengan karakteristik sesuai persyaratan katalog.
• Industrial cleaning, suplai air pada sistem pembersihan industri.
• Water treatment (Water purification), distribusi air dalam proses pengolahan dan pemurnian.
• Aquaculture, pemompaan air pada sistem budidaya perairan.
• Fertilization/measuring system, pemompaan fluida pada sistem pemupukan dan pengukuran.
• Environment application, pemindahan air dalam sistem pengolahan lingkungan.

Hal yang Perlu Diperhatikan Sebelum Memilih Pompa Sentrifugal Multistage

Penyesuaian duty point dan kurva performa. Pemilihan model CNP CHM harus mempertimbangkan hubungan flow rate dan head pada titik operasi yang dibutuhkan sistem. Nilai maksimum pada tabel tidak boleh dianggap terjadi bersamaan dengan flow rate maksimum.

Kompatibilitas material terhadap fluida. Material impeller, chamber, diffuser, dan mechanical seal perlu diperiksa berdasarkan temperatur, komposisi kimia, serta karakteristik fluida. Penggunaan material AISI304 tidak otomatis menjamin kompatibilitas dengan seluruh cairan proses.

Evaluasi NPSH dan kondisi suction. Konstruksi CHM bersifat non-self-priming sehingga konfigurasi suction dan prosedur priming harus diperhitungkan sejak tahap perancangan. NPSH available perlu dibandingkan dengan kurva NPSH required pada model dan duty point terpilih.

Pemilihan mechanical seal dan konfigurasi motor. Mechanical seal Graphite/Silicon carbide perlu dievaluasi terhadap kondisi operasi. Tegangan, fase, daya motor, temperatur fluida, dan metode pengendalian juga harus disesuaikan dengan model aktual.

Pertanyaan Umum tentang Pompa CNP CHM

Apa itu pompa CNP CHM Series?

CNP CHM Series merupakan pompa sentrifugal multistage horizontal dengan konstruksi non-self-priming. Katalog mencantumkan enam kelompok model dengan variasi flow rate dan head. Pompa ini digunakan pada aplikasi air conditioning, cooling, industrial cleaning, water treatment, serta sistem lain yang tercantum dalam katalog.

Berapa kapasitas flow rate pompa CNP CHM?

Rentang flow rate CNP CHM Series adalah 0.5-29 m³/h berdasarkan performance scope katalog. Setiap kelompok mempunyai rentang kapasitas berbeda. Pemilihan model harus mempertimbangkan hubungan flow rate dan head, bukan hanya angka kapasitas tertinggi yang tercantum pada katalog.

Apa material impeller dan mechanical seal pompa CNP CHM?

Impeller CNP CHM menggunakan stainless steel AISI304, sedangkan mechanical seal tercantum Graphite/Silicon carbide. Data ini berlaku pada daftar material standar katalog. Evaluasi kompatibilitas tetap diperlukan untuk menentukan apakah material tersebut memenuhi persyaratan fluida, temperatur, dan kondisi proses pada instalasi aktual.

Apakah pompa CNP CHM dapat digunakan untuk air panas?

Ya, katalog mencantumkan hot water type dengan batas temperatur fluida hingga 105°C. Konfigurasi normal temperature type mempunyai rentang temperatur berbeda. Pemilihan harus mengikuti varian produk yang digunakan dan mempertimbangkan working pressure serta kondisi operasi aktual.

Bagaimana cara menentukan model CNP CHM yang sesuai?

Model dipilih berdasarkan duty point, yaitu kebutuhan flow rate dan head pada sistem. Setelah itu, evaluasi kurva performa, NPSH, temperatur fluida, material impeller, mechanical seal, dan konfigurasi motor. Pemilihan akhir harus mengacu pada data model yang bersangkutan, bukan hanya rentang spesifikasi tingkat seri.

Distributor Pompa CNP CHM Series di Indonesia

PT Osmo Marina Mandiri merupakan distributor resmi yang melayani kebutuhan pemilihan pompa CNP di Indonesia. Tersedia konsultasi teknis untuk menyesuaikan model CHM dengan kebutuhan flow rate, head, karakteristik fluida, dan konfigurasi instalasi.

Konsultasikan spesifikasi pompa CNP CHM Series dengan PT Osmo Marina Mandiri untuk menentukan model berdasarkan kebutuhan operasional sistem.
