Panduan Lengkap Panel Pompa 3 Phase dan Standar Sistem Kontrol Industri

Dalam operasional industri, pompa adalah jantung dari sistem distribusi fluida. Namun, banyak manajer pabrik dan teknisi terjebak pada pola pikir bahwa panel listrik hanyalah “kotak penghubung”. Fakta di lapangan menunjukkan bahwa downtime pompa paling sering disebabkan oleh desain panel yang buruk, bukan kerusakan mekanis motor itu sendiri.

Kesalahan dalam sizing komponen, absennya proteksi phase loss, hingga pengabaian terhadap overcurrent sering kali berujung pada terbakarnya gulungan motor (rewinding) yang mahal. Di era digital, ketergantungan pada referensi teknis dari marketplace seperti Tokopedia atau Monotaro tidaklah cukup. Deskripsi produk di sana sering kali hanya mencantumkan daya (HP/kW) tanpa menjelaskan koordinasi proteksi atau logika kontrol yang dibutuhkan sistem industri spesifik Anda. Selain itu, informasi mengenai barang yang dijual, pilihan produk yang tersedia, dan ulasan dari pengguna sering kali kurang lengkap di marketplace.

Artikel ini bertujuan memberikan pemahaman teknis komprehensif agar Anda dapat melakukan pengadaan dan instalasi panel pompa 3 phase dengan standar keamanan industri tertinggi.

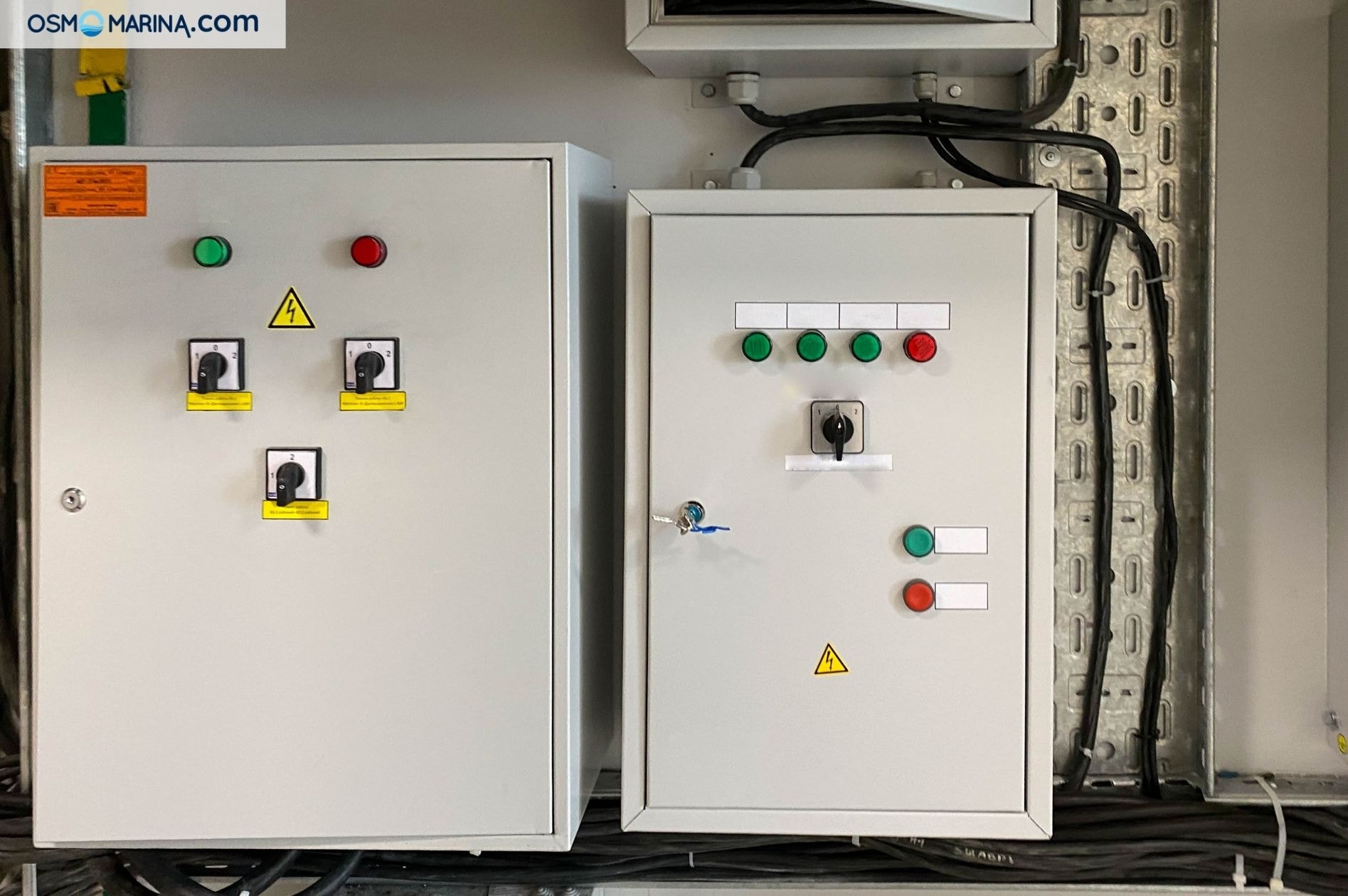

Panel Pompa 3 Phase dalam Sistem Industri Modern

Banyak pembeli bingung dengan banyaknya pilihan panel pompa 3 phase yang tersedia di toko online, sehingga sering terjebak membeli panel “jadi” tanpa memahami fungsi sistemiknya. Panel pompa 3 phase bukan sekadar saklar ON/OFF; ia adalah pusat komando yang mengintegrasikan aspek keamanan listrik, efisiensi energi, dan otomasi proses.

Apa Itu Panel Pompa 3 Phase dan Fungsinya untuk Industri

Secara teknis, panel pompa 3 phase adalah rangkaian kontrol listrik yang dirancang untuk mengoperasikan motor induksi 3 fasa secara aman. Fungsinya meliputi:

1. Kendali Arus: Mengatur aliran listrik masuk menuju motor.
2. Proteksi: Melindungi motor dari gangguan beban lebih, tegangan rendah, atau kehilangan fasa.
3. Otomasi: Memungkinkan integrasi dengan sensor (level switch, pressure switch) untuk bekerja secara otomatis.

Mengapa Sistem 3 Phase Lebih Stabil untuk Beban Pompa Industri

Berbeda dengan sistem 1 phase yang memiliki titik nol pada setiap siklus, sistem 3 phase memberikan daya konstan tanpa jeda karena adanya pergeseran fase 120 derajat.

• Efisiensi: Menggunakan sistem 3 phase meningkatkan efisiensi energi sebesar 15–25% pada beban besar dibandingkan sistem 1 phase.
• Stabilitas: Arus yang mengalir lebih seimbang, mengurangi getaran pada motor.

Risiko Industri Jika Panel Pompa Tidak Dirancang Sesuai Standar

Tanpa desain yang matang, industri Anda menghadapi risiko:

• Overheating Motor: Akibat arus yang melebihi kapasitas tanpa diputus oleh proteksi.
• Phase Imbalance: Kerusakan isolasi gulungan akibat ketidakseimbangan tegangan antar fasa.
• Starting Shock: Hentakan mekanis pada impeller yang memperpendek umur mekanis pompa.

Statistik Pendukung:

• 60% kerusakan motor industri disebabkan oleh proteksi listrik yang tidak memadai.
• Downtime industri rata-rata merugikan perusahaan jutaan hingga puluhan juta rupiah per jam tergantung kapasitas produksi.

Komponen Utama dalam Panel Pompa 3 Phase dan Standar Proteksi

Panel berkualitas wajib memiliki komponen berikut:

1. MCCB (Molded Case Circuit Breaker): Sebagai pemutus arus utama dan proteksi arus pendek.
2. Magnetic Contactor: Saklar elektromagnetik untuk memutus/sambung arus beban besar.
3. Thermal Overload Relay (TOR): Pengaman saat motor mengalami beban lebih.
4. Timer Relay: Khusus untuk konfigurasi Star-Delta.
5. Pilot Lamp & Metering: Volt meter dan Ampere meter untuk monitoring real-time.

Setiap barang yang terdapat dalam panel pompa 3 phase ini memiliki berat dan spesifikasi yang berbeda, serta total komponen yang digunakan akan mempengaruhi ukuran panel dan total harga panel secara keseluruhan.

Sistem Starting Motor 3 Phase dalam Panel Pompa

Cara memulai putaran motor sangat menentukan umur instalasi listrik Anda:

• DOL (Direct On Line): Langsung ke tegangan penuh. Murah, tapi lonjakan arus (inrush) mencapai 6-7 kali lipat arus nominal. Hanya untuk pompa kecil (< 5.5 kW).

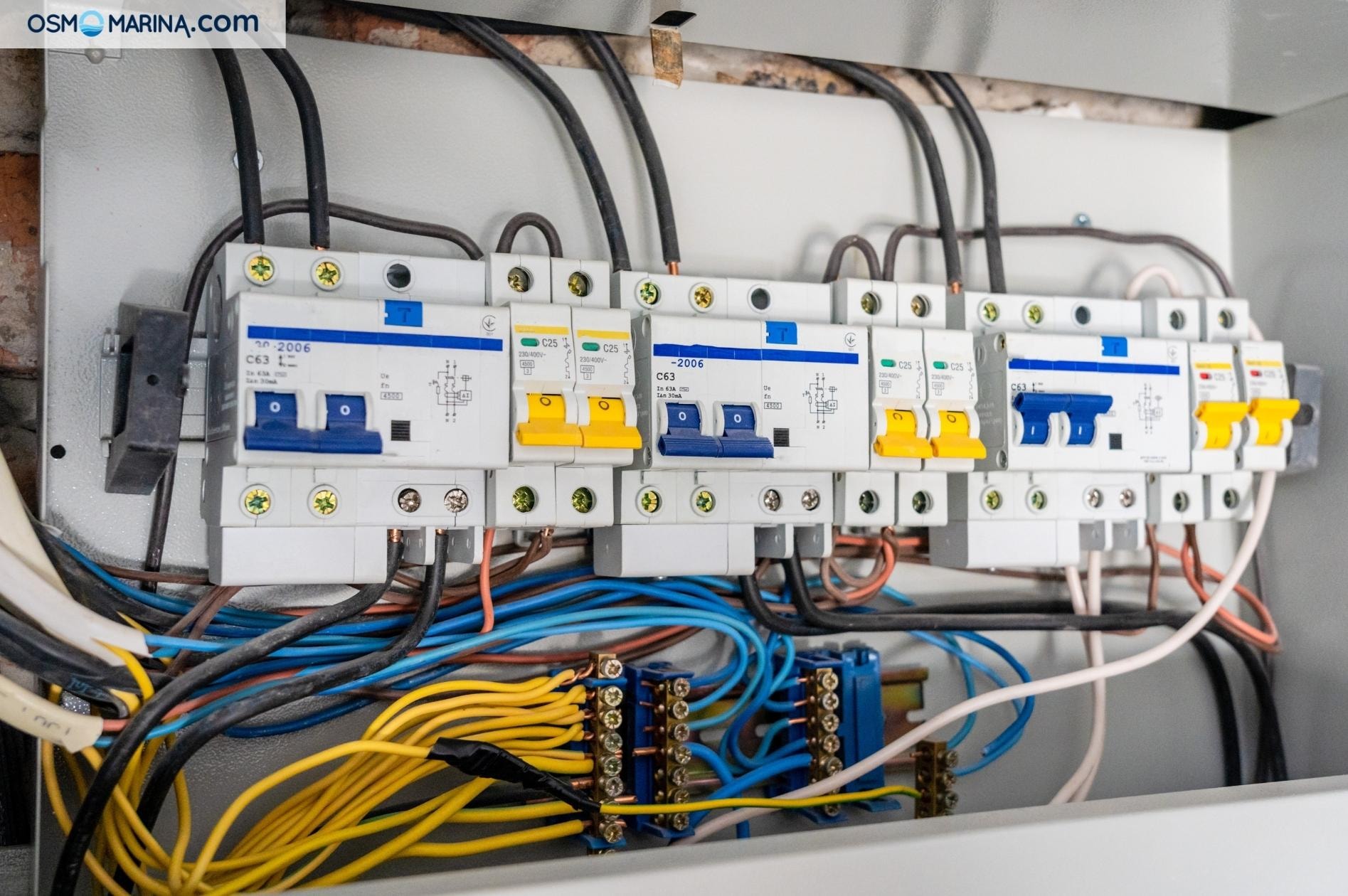

• Star Delta Starter: Menurunkan tegangan start untuk mengurangi lonjakan arus. Standar untuk pompa menengah.

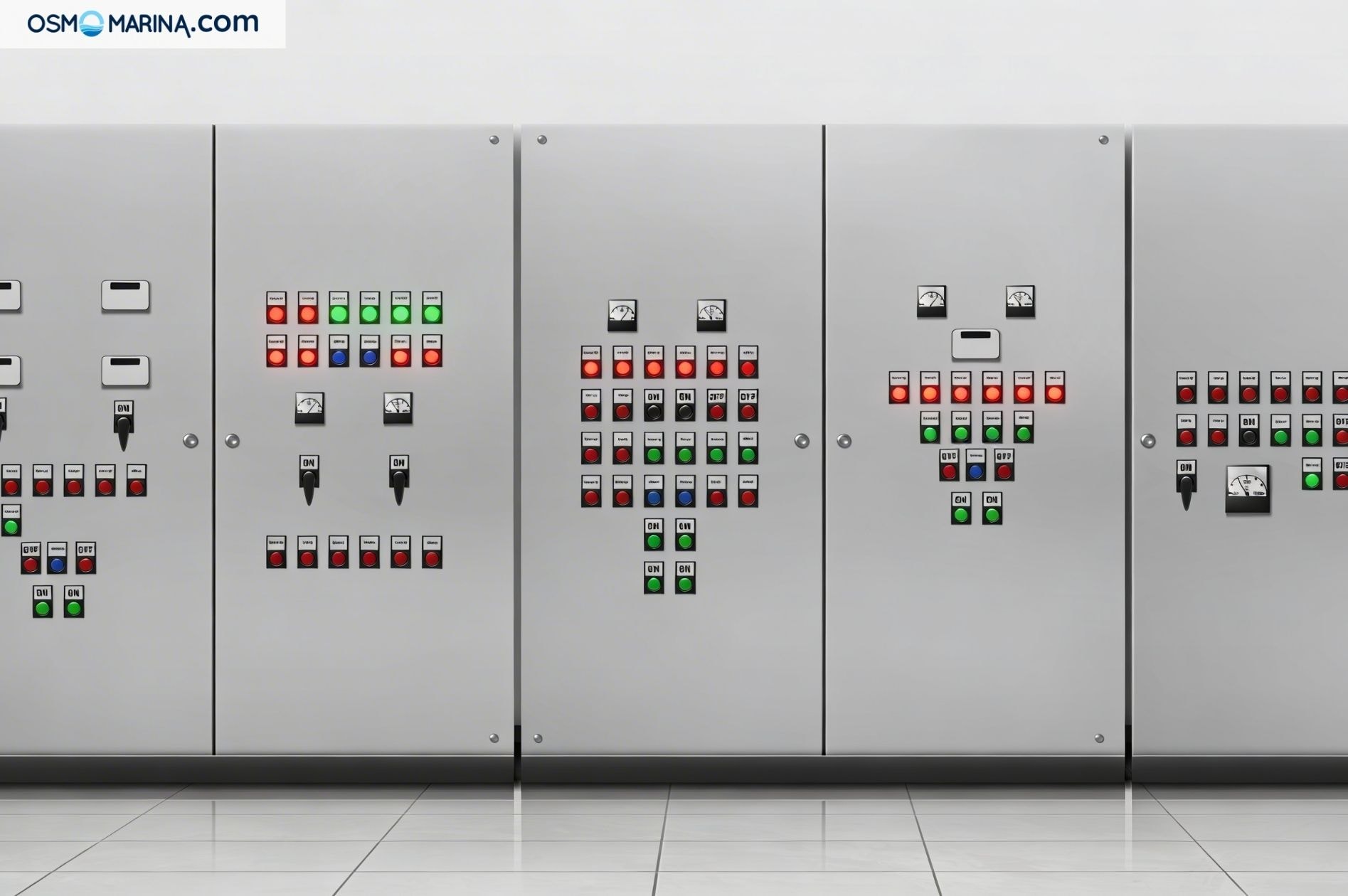

• Soft Starter/VFD: Menggunakan elektronik untuk start yang sangat halus dan kendali kecepatan.

Standar Keamanan Panel Pompa untuk Lingkungan Industri

Panel harus memenuhi standar:

• IP Rating: Minimal IP55 untuk lingkungan berdebu atau IP66 jika ada risiko terkena semprotan air.
• PUIL & IEC: Kepatuhan pada Persyaratan Umum Instalasi Listrik (PUIL) menjamin tata letak kabel yang aman.
• Grounding: Sistem pembumian yang solid untuk membuang arus bocor.

Statistik Pendukung:

• 30% gangguan instalasi berasal dari sistem grounding yang buruk, menyebabkan error pada sensor kontrol.
• Panel tanpa proteksi overload yang tersertifikasi meningkatkan risiko kebakaran industri secara signifikan.

Cara Memilih Panel Pompa 3 Phase Sesuai Kebutuhan Industri

Prinsip utama industri adalah menggunakan 125% dari arus nominal (FLA) untuk penentuan kapasitas pengaman kabel, namun tetap melakukan setting Overload Relay tepat pada arus kerja motor. Jangan berikan margin terlalu besar pada Overload, atau proteksi Anda tidak akan bekerja saat terjadi kemacetan mekanis pada pompa.

Sebelum membeli, penting untuk mempertimbangkan berbagai pilihan panel pompa 3 phase yang tersedia di pasaran dan menghitung total biaya investasi agar sesuai dengan kebutuhan dan anggaran Anda.

Panel Pompa Custom vs Panel Jadi

• Panel Jadi: Cocok untuk aplikasi domestik atau industri kecil dengan satu pompa sederhana.
• Panel Custom: Wajib untuk industri dengan beban fluktuatif, sistem multi-pump, atau yang membutuhkan integrasi ke PLC (Programmable Logic Controller) untuk monitoring jarak jauh.

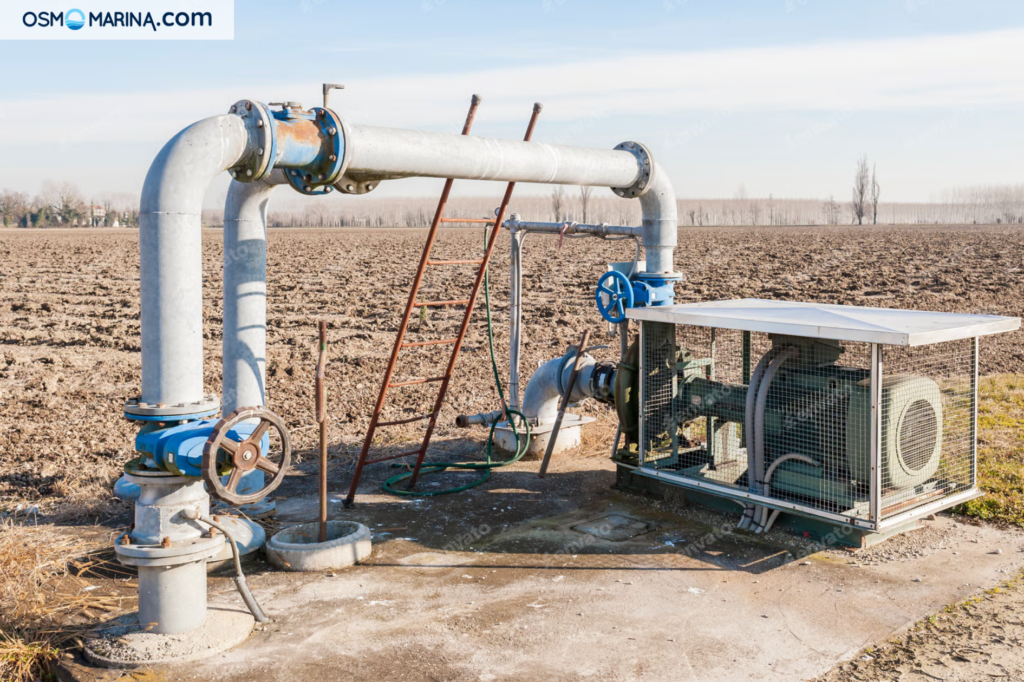

Implementasi Panel Pompa 3 Phase dalam Berbagai Sektor Industri

Membutuhkan sistem Duty-Standby. Jika Pompa A bermasalah atau jam kerjanya sudah maksimal, panel akan secara otomatis memindahkan beban ke Pompa B. Integrasi float switch atau sensor ultrasonik memastikan pompa tidak berjalan saat tangki kosong (dry running).

Di pabrik atau gedung tinggi, panel sering menggunakan Sistem Cascade. Pompa akan menyala bertahap sesuai dengan permintaan tekanan (pressure setpoint), yang biasanya diatur melalui sensor tekanan 4-20mA yang masuk ke panel kontrol.

Sebelum panel dioperasikan penuh, pastikan:

1. Pemeriksaan Tegangan: Pastikan R-S-T seimbang di kisaran 380-400V.
2. Uji Beban: Jalankan motor tanpa beban (jika mungkin) untuk cek arah putaran.
3. Kalibrasi Proteksi: Setel angka arus pada Thermal Overload sesuai nameplate motor.
4. Dokumentasi: Simpan wiring diagram di dalam pintu panel untuk memudahkan teknisi di masa depan.

Kini, pengiriman panel pompa 3 phase ke berbagai kota di Indonesia menjadi lebih mudah dengan pilihan layanan same day dan estimasi ongkir yang transparan. Pelanggan dapat memilih pengiriman cepat ke kota seperti Jakarta, Surabaya, atau kota lainnya, serta mengetahui ongkir secara pasti sebelum melakukan pemesanan.

Panel Pompa 3 Phase untuk Industri Indonesia 2026

Investasi pada panel pompa 3 phase yang dirancang dengan benar bukan sekadar keputusan teknis, tetapi strategi keberlangsungan operasional industri di Indonesia tahun 2026, karena memilih panel pompa tanpa analisis daya, sistem 3 phase, dan proteksi yang tepat hanya akan memindahkan biaya pembelian ke biaya downtime, perbaikan darurat, serta kehilangan produksi; sebelum menentukan pilihan, pastikan Anda memahami deskripsi spesifikasi, membaca ulasan teknis, mempertimbangkan sistem pembayaran dan ongkir jika pembelian melalui aplikasi atau marketplace di berbagai kota, serta berkonsultasi langsung melalui WhatsApp dengan teknisi atau supplier untuk memastikan konfigurasi otomatis dan sistem kontrol sesuai kebutuhan industri Anda, sehingga setiap panel pompa memenuhi standar keselamatan PUIL atau IEC, memiliki sizing komponen akurat, proteksi lengkap, dan mampu menjaga stabilitas operasional tanpa risiko gangguan listrik yang merugikan.
