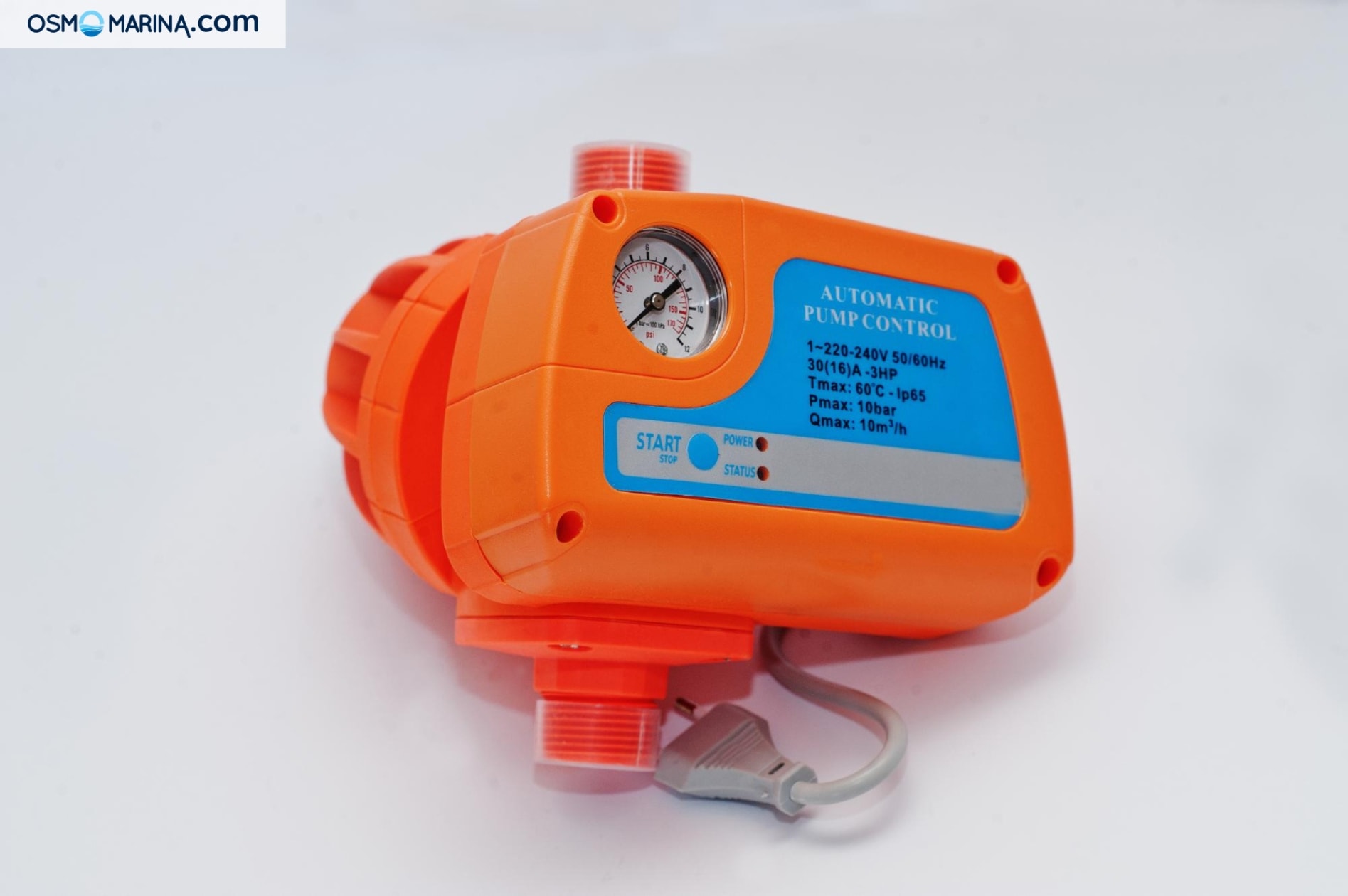

Pengertian Water Level Control: Memahami Secara Teknis untuk Kebutuhan Sistem Otomasi

Dalam dunia otomasi industri, Water Level Control (WLC) bukan sekadar sakelar pelampung. Ini adalah loop kontrol tertutup yang menuntut presisi sinyal, logika latching yang tepat, dan proteksi beban. Artikel ini ditulis khusus untuk teknisi dan engineer yang perlu memahami arsitektur kontrol fluida, mulai dari karakteristik sensor hingga mitigasi noise pada rangkaian.

Pengertian Water Level Control dan Peran Pentingnya dalam Sistem Otomasi

Penjelasan dasar pengertian water level control untuk teknisi

Secara teknis, Water Level Control adalah mekanisme elektromekanis atau elektronik yang mengatur aktuator (biasanya pompa atau solenoid valve) berdasarkan umpan balik (feedback) ketinggian cairan. Fungsi utama dari water level control adalah untuk mendeteksi dan mengontrol tingkat cairan secara otomatis agar sistem pengelolaan air berjalan efektif. Dalam konteks otomasi, kita tidak berbicara tentang pelampung mekanik toren rumahan.

Kita berbicara tentang sistem yang mengubah variabel fisik (tinggi air) menjadi sinyal diskrit (On/Off) atau analog (4-20mA / 0-10V) untuk diproses oleh sensor and controller (WLC Module atau PLC). Bagi teknisi, presisi adalah kunci. Definisi teknis di sini melibatkan Hysteresis: perbedaan level antara titik “ON” dan titik “OFF” untuk mencegah hunting atau chattering pada kontaktor pompa.

Hubungan antara water level, level control, dan kestabilan ketinggian air

Kestabilan ketinggian air bergantung pada akurasi pembacaan sensor dan response time dari controller. Hubungan teknisnya adalah sebagai berikut:

1. Water Level: Variabel proses aktual di tangki yang menunjukkan tingkat air secara real-time.
2. Level Sensor: Transduser yang mendeteksi tingkat air tersebut.
3. Level Control Unit: Otak yang membandingkan input sensor dengan setpoint (High/Low tingkat) yang telah dikalibrasi.

Kesalahan pembacaan sekecil 5% pada tangki proses kimia bisa berakibat fatal. Oleh karena itu, teknisi harus memastikan sinyal input bebas dari ripple (gelombang permukaan) dengan menggunakan timer on-delay atau teknik stilling well.

Fungsi water level yang menjadi fondasi kontrol fluida industri

Di lapangan, WLC memiliki tiga fungsi teknis utama yang tidak boleh ditawar:

• Kontrol Suplai/Demand: Memastikan ketersediaan air/cairan untuk proses produksi (misalnya, feed water boiler).
• Proteksi Beban (Pump Protection): Mencegah Dry Run (pompa menyala tanpa air) yang akan merusak mechanical seal dan impeller akibat panas berlebih (kavitasi).
• Efisiensi Energi: Mengatur siklus kerja pompa agar tidak terlalu sering start-stop yang memicu lonjakan arus (inrush current), sehingga tidak hanya menghemat air, tetapi juga mengurangi konsumsi daya listrik dan meningkatkan efisiensi operasional perangkat.

Penjelasan logika rangkaian yang tidak dibahas kompetitor lain

Banyak referensi hanya menyebutkan "alat akan mematikan pompa". Namun, teknisi perlu memahami Logika Self-Holding (Latching).

Pada rangkaian WLC berbasis elektroda (misal tipe 61F):

• Kondisi Awal: Air kosong
• Proses Pengisian: Air menyentuh E2 (Medium), pompa tetap ON (karena rangkaian latch menahan status).
• Cut-Off: Air menyentuh E1 (High)
  Sirkuit tertutup antara E1 dan E3 (Common)
• Reset: Pompa tidak akan ON kembali hanya karena air turun sedikit di bawah E1. Pompa baru akan ON kembali setelah air turun di bawah E2. Inilah gap logika yang sering dilewatkan: Peran E2 sebagai batas histeresis.

Komponen Inti Water Level Control untuk Kebutuhan Teknis

Sensor pembaca level air dan karakteristik teknis masing-masing tipe

Setiap sensor memiliki impedansi dan prinsip kerja berbeda:

1. Electrode Probe (Conductive): Mengandalkan konduktivitas air. Sangat presisi, response cepat. Kelemahan dan kekurangan: Tidak cocok untuk air ultra-murni (distilasi) atau cairan minyak (isolator), dan elektroda rentan kerak (scaling). Kekurangan lain, jika terjadi kekurangan air, sistem bisa gagal mendeteksi level secara akurat.
2. Float Switch (Mekanik): Menggunakan microswitch di dalam pelampung. Tahan banting, murah. Kelemahan dan kekurangan: Histeresis mekanik sering tidak presisi, kabel rentan getas di dalam air. Kekurangan float switch juga meliputi keterbatasan dalam mendeteksi kekurangan air secara real-time, sehingga berisiko terjadi gangguan pada proses pengisian.
3. Ultrasonic/Radar (Non-Contact): Mengukur waktu pantul gelombang (Time of Flight). Cocok untuk cairan korosif. Parameter teknis: Blind zone (jarak mati di dekat sensor) dan sensitivitas terhadap busa/uap. Kekurangan: Akurasi bisa menurun jika ada busa tebal atau uap, sehingga risiko kekurangan air tidak terdeteksi dengan baik.

Modul kontrol level control dan interaksinya dengan beban

Modul WLC (seperti Omron 61F-G, Hanyoung, atau Chint) bekerja dengan menurunkan tegangan jala-jala (220VAC) menjadi tegangan sensing rendah (biasanya 8VAC atau 24VDC) pada probe.

• Input: Sinyal resistansi rendah saat air menyentuh probe.
• Output: Menggerakkan Coil Relay internal.
• Interaksi: Kontak Relay internal (biasanya rating 5A) tidak boleh langsung menyalakan pompa air berdaya besar. Untuk pengendalian pompa air, relay ini harus menggerakkan Coil Magnetic Contactor atau masuk ke input PLC.

Sistem proteksi ketinggian air dan error state yang diabaikan kompetitor kedua

Sistem WLC standar sering mengabaikan kondisi anomali. Sistem yang handal harus memiliki:

• Probe Fail Detect: Apa yang terjadi jika kabel probe E1 putus? Sistem harus mendeteksi ini sebagai "Safe State" (Pompa OFF) untuk mencegah banjir (overflow).
• Anti-Wave Delay: Fitur delay 1-5 detik untuk mencegah pompa "cetak-cetek" saat permukaan air bergelombang.
• Alarm Output: Kontak terpisah (E4) yang memberi sinyal ke buzzer jika level mencapai batas kritis (Overflow atau Extra Low).

Wiring diagram detail untuk teknisi lapangan

Karena kita tidak menggunakan gambar, bayangkan terminal blok modul WLC standar (Tipe 61F-G1):

• Power (S0, S1): Masuk 220VAC.
• Probe Circuit (E1, E2, E3):
  • E1 (Pendek): Stop Level (Atas).
  • E2 (Sedang): Start Level (Bawah/Reset).
  • E3 (Panjang): Common/Ground Reference (Paling dasar tangki).
• Output Control (Tc, Tb, Ta):
  • Gunakan kontak Tb (NC) dan Tc (Common) di-seri dengan Coil Kontaktor untuk aplikasi Drainase.
  • Gunakan kontak Ta (NO) dan Tc (Common) untuk aplikasi Pengisian (Filling).

Parameter kalibrasi water level control untuk akurasi pengukuran

Untuk teknisi, "pasang dan lupakan" adalah mitos. WLC tipe konduktif sering memiliki knob Sensitivity (kΩ).

• Air Murni/Hujan: Konduktivitas rendah
  Putar knob ke sensitivitas tinggi (High/60kΩ).
• Air Limbah/Kotor: Konduktivitas tinggi
  Putar ke sensitivitas rendah (Low/4kΩ) untuk mencegah false triggering akibat kelembaban atau busa yang menempel pada probe.

Cara Kerja Water Level Control dalam Siklus Otomasi Industri

Alur kerja water level dari pembacaan sensor hingga aktivasi pompa

Siklus tertutupnya adalah:

1. Sensing: Tegangan AC rendah dikirim dari E3. Saat air menyentuh E1, arus mikro (mA) mengalir dari E3 ke E1.
2. Processing: Komparator di modul mendeteksi penurunan resistansi drastis (< 4kΩ).
3. Actuating: Transistor internal memicu Relay Coil. Kontak relay berubah posisi (NO jadi Close, NC jadi Open), sehingga sistem secara otomatis dapat menghidupkan pompa ketika level air mencapai batas tertentu.
4. Feedback: Pompa bekerja, level air berubah, siklus berulang.

Logika operasi pengisian dan pengosongan tangki

Teknisi harus membedakan mode ini pada wiring:

• Fill Control (Booster/Transfer Pump ke Toren): Target adalah tangki penuh. Sistem water level control berfungsi untuk mengontrol operasi pengisian secara otomatis, di mana pompa ON saat Low (E2 lepas), OFF saat High (E1 kena).
• Drain Control (Submersible Pump di Sump Pit): Target adalah tangki kosong. Sistem ini juga mengontrol pengosongan tangki secara otomatis, dengan pompa ON saat High (E1 kena), OFF saat Low (E2 lepas). Salah wiring di sini bisa menyebabkan pompa dry run atau pit banjir.

Studi kasus lapangan yang tidak disertakan kompetitor lain

Kasus: Boiler Feed Tank (Suhu 90°C).
Masalah: WLC sering error, pompa feed tidak jalan, boiler trip.
Analisa Teknisi: Menggunakan Float Switch plastik standar. Plastik memuai dan macet karena suhu. Kabel getas dan bocor arus (short).
Solusi: Ganti ke Electrode Probe SUS316 (tahan panas) dengan isolator keramik/teflon. Gunakan kabel tahan panas dan jauhkan modul kontrol dari paparan panas langsung boiler.

Transformative insight 1: Mengapa stabilitas level air menentukan efisiensi energi

Fluktuasi level air yang terlalu cepat (jarak E1 dan E2 terlalu dekat) menyebabkan pompa cycling tiap 30 detik. Setiap kali pompa start, ia menarik arus inrush 5-7x lipat dari arus nominal. Dengan memperlebar jarak E1 dan E2 (memperbesar histeresis), Anda tidak hanya mengurangi frekuensi start pompa, tetapi juga menghindari penggunaan energi berlebih dan potensi kerusakan pompa akibat cycling yang terlalu sering, sehingga secara signifikan memotong tagihan listrik reaktif.

Transformative insight 2: Dampak kontrol ketinggian air yang buruk terhadap umur pompa

Pompa submersible membutuhkan aliran air untuk pendinginan (jacket cooling). Jika setingan "Low Level" (E2) terlalu rendah hingga badan pompa terekspos udara, motor akan overheat. Setting E2 harus minimal menutupi rumah motor pompa. Ini adalah wawasan teknis yang memperpanjang umur aset klien Anda.

Implementasi Water Level Control untuk Teknisi Lapangan

Panduan pemasangan sensor level air yang akurat dan minim error

1. Jarak dari Inlet: Jangan pasang sensor/probe tepat di bawah pipa air masuk. Turbulensi air masuk akan membuat pembacaan kacau (hunting).
2. Isolasi Kabel: Jangan menyambung kabel sensor di dalam air/tangki. Sambungan harus di luar tangki (junction box). Kebocoran mikro pada sambungan akan dibaca modul sebagai "Air Penuh" permanen.
3. Separator: Gunakan separator batang elektroda agar antar batang tidak saling bersentuhan (short) saat terguncang air.

Pengujian fungsi water level setelah instalasi

Checklist teknisi sebelum serah terima:

1. Dry Test (Manual): Angkat sensor/short-kan terminal E1-E3 dan E2-E3 dengan kabel jumper di panel. Pastikan relay bunyi "klik" dan kontaktor merespons sesuai logika.
2. Wet Test: Isi tangki. Pastikan pompa mati tepat saat air menyentuh ujung E1, bukan sebelumnya (karena uap) atau sesudahnya.

Troubleshooting umum pada level control yang sering terjadi di lapangan

• Relay "Cetak-Cetek" Cepat: Penyebabnya biasanya jarak E1 dan E2 terlalu dekat, atau ada ombak. Solusi: Jauhkan jarak probe atau pasang timer delay.
• Pompa Tidak Mau Stop (Overflow): Probe E1 berkerak/kotor (isolator) sehingga tidak bisa mengalirkan arus sinyal ke E3. Solusi: Amplas probe.
• Ghost Voltage: LED indikator menyala redup padahal air kosong. Biasanya karena induksi kabel power pompa yang satu tray dengan kabel sensor.

Transformative insight 3: Pengaruh kualitas grounding terhadap pembacaan water level

Sering diabaikan: Jika tangki terbuat dari plastik/fiber, dan E3 (Common) tidak terhubung sempurna, sistem mengambang (floating). Sinyal menjadi tidak stabil. Untuk tangki non-logam, pastikan Probe E3 benar-benar tercelup paling dalam dan grounding panel terpasang baik (< 5 Ohm). Noise frekuensi tinggi dari VSD/Inverter sering mengganggu modul WLC jika grounding buruk.

Standar keselamatan pemasangan kontrol ketinggian air untuk teknisi

Selalu ikuti standar PUIL atau IEC 60364:

• Gunakan tegangan ekstra rendah (SELV) < 50V AC untuk sirkuit sensor yang masuk ke air.
• Pasang MCB 2A atau sekring khusus untuk proteksi modul kontrol.
• Pastikan panel kontrol memiliki Ingress Protection (IP) yang sesuai jika dipasang outdoor.

Perawatan dan Pemeliharaan Water Level Control

Perawatan dan pemeliharaan sistem water level control adalah langkah krusial untuk menjaga keandalan dan umur panjang sistem otomasi Anda. Dengan melakukan perawatan yang tepat, teknisi dapat memastikan bahwa level control selalu mendeteksi ketinggian air secara akurat, mencegah kegagalan fungsi, dan meminimalkan downtime pada sistem. Berikut adalah panduan perawatan preventif yang wajib diterapkan pada sistem water level control di berbagai aplikasi industri maupun komersial.

Jadwal dan prosedur perawatan preventif untuk sistem water level control

Agar sistem water level control tetap optimal, lakukan pemeriksaan dan perawatan secara berkala dengan jadwal berikut:

1. Pemeriksaan rutinLakukan inspeksi visual dan fungsional pada seluruh komponen sistem water level control setiap 3 hingga 6 bulan. Pastikan semua indikator, relay, dan output control berfungsi sesuai spesifikasi.
2. Pembersihan sensorBersihkan sensor level air secara teratur, terutama pada aplikasi dengan air yang mengandung lumpur, kapur, atau limbah. Sensor yang bersih akan lebih sensitif dalam mendeteksi ketinggian air dan mengurangi risiko false alarm akibat kerak atau kotoran.
3. Periksa kabel dan sambunganPastikan seluruh kabel dan konektor pada sistem water level control dalam kondisi baik, tidak ada isolasi yang terkelupas, korosi, atau sambungan longgar. Kabel yang rusak dapat menyebabkan sinyal error atau bahkan kegagalan sistem.
4. Kalibrasi sistemLakukan kalibrasi ulang pada modul level control secara periodik, terutama setelah penggantian sensor atau perubahan kualitas air. Kalibrasi yang tepat memastikan sistem tetap akurat dalam mendeteksi ketinggian air dan mengaktifkan pompa atau alarm sesuai kebutuhan.

Dengan menjalankan prosedur di atas, teknisi dapat memastikan semua komponen water level control tetap berfungsi optimal dan sistem mampu mendeteksi ketinggian air secara presisi.

Tips memperpanjang umur perangkat dan mencegah kerusakan dini

Agar sistem water level control memiliki umur pakai yang panjang dan minim kerusakan, perhatikan beberapa tips berikut:

1. Gunakan komponen berkualitasPilih sensor, relay, dan modul control dari produsen terpercaya yang sudah teruji di aplikasi level air. Komponen berkualitas tinggi lebih tahan terhadap fluktuasi listrik dan lingkungan lembab.
2. Lakukan perawatan rutinJangan menunda perawatan berkala. Sistem yang dirawat secara rutin akan lebih tahan lama dan jarang mengalami kerusakan mendadak.
3. Hindari kerusakan akibat kelembabanPastikan semua komponen elektronik dan sambungan kabel terlindungi dari air dan kelembaban tinggi. Gunakan enclosure dengan rating IP yang sesuai dan pastikan tidak ada air yang masuk ke panel kontrol.
4. Gunakan sistem sesuai aplikasiPilih jenis water level control yang sesuai dengan karakteristik air dan kebutuhan sistem. Misalnya, untuk air limbah gunakan sensor yang tahan korosi, dan untuk aplikasi air bersih gunakan sensor dengan sensitivitas tinggi.

Dengan menerapkan tips di atas, sistem water level control akan lebih andal, efisien, dan minim gangguan, sehingga mendukung kelancaran operasional sistem otomasi air Anda.

Analisis Biaya Implementasi Water Level Control

Mengimplementasikan sistem water level control bukan hanya soal teknis, tetapi juga investasi yang berdampak langsung pada efisiensi penggunaan air dan penghematan biaya operasional. Analisis biaya yang matang akan membantu Anda memilih solusi level control yang paling sesuai dengan kebutuhan dan anggaran, baik untuk aplikasi industri, komersial, maupun domestik.

Estimasi biaya instalasi dan operasional sistem water level control

1. Biaya instalasiBiaya instalasi sistem water level control sangat bervariasi, tergantung pada jenis sensor, jumlah titik pemantauan, dan kompleksitas sistem. Untuk aplikasi sederhana seperti tangki air rumah, biaya relatif rendah. Namun, untuk sistem industri dengan banyak tangki dan integrasi ke PLC, biaya bisa lebih tinggi karena memerlukan komponen tambahan dan instalasi wiring yang lebih kompleks.
2. Biaya operasionalSistem water level control otomatis umumnya lebih hemat energi dibandingkan sistem manual. Dengan kemampuan mendeteksi ketinggian air secara presisi, pompa hanya bekerja saat diperlukan, sehingga konsumsi listrik lebih efisien dan penggunaan air lebih terkontrol.
3. Biaya perawatanPerawatan sistem water level control cenderung lebih murah dibandingkan sistem manual, karena sistem dapat mendeteksi kerusakan lebih awal. Dengan perawatan rutin, komponen seperti sensor dan relay jarang perlu diganti, sehingga biaya perawatan tahunan tetap rendah.
4. Biaya penggantianJika terjadi kerusakan, sistem water level control yang baik akan mengirimkan sinyal error lebih awal, sehingga penggantian komponen bisa dilakukan sebelum terjadi kerusakan besar. Hal ini menekan biaya penggantian dan mencegah downtime yang merugikan.

Secara keseluruhan, investasi pada sistem water level control akan membantu menghemat biaya operasional, mengoptimalkan penggunaan air, dan memperpanjang umur perangkat. Dengan mempertimbangkan biaya instalasi, operasional, perawatan, dan penggantian, Anda dapat memilih solusi level control yang paling efisien dan sesuai kebutuhan aplikasi Anda. Implementasi sistem ini juga mendukung penghematan energi dan memastikan sistem air dalam tangki, kolam, atau penampungan selalu terjaga pada level yang diinginkan.

Kesimpulan dan Rekomendasi Pengoptimalan

WLC adalah sistem vital yang menggabungkan prinsip konduktivitas/fisika dengan logika relay. Pemahaman mendalam tentang histeresis (jarak ON-OFF), karakteristik sensor, dan proteksi beban adalah apa yang membedakan teknisi profesional dengan amatir.
